Компенсатор гидроудара: нужен ли он в системе водоснабжения

Коротко: нужен ли компенсатор гидроудара

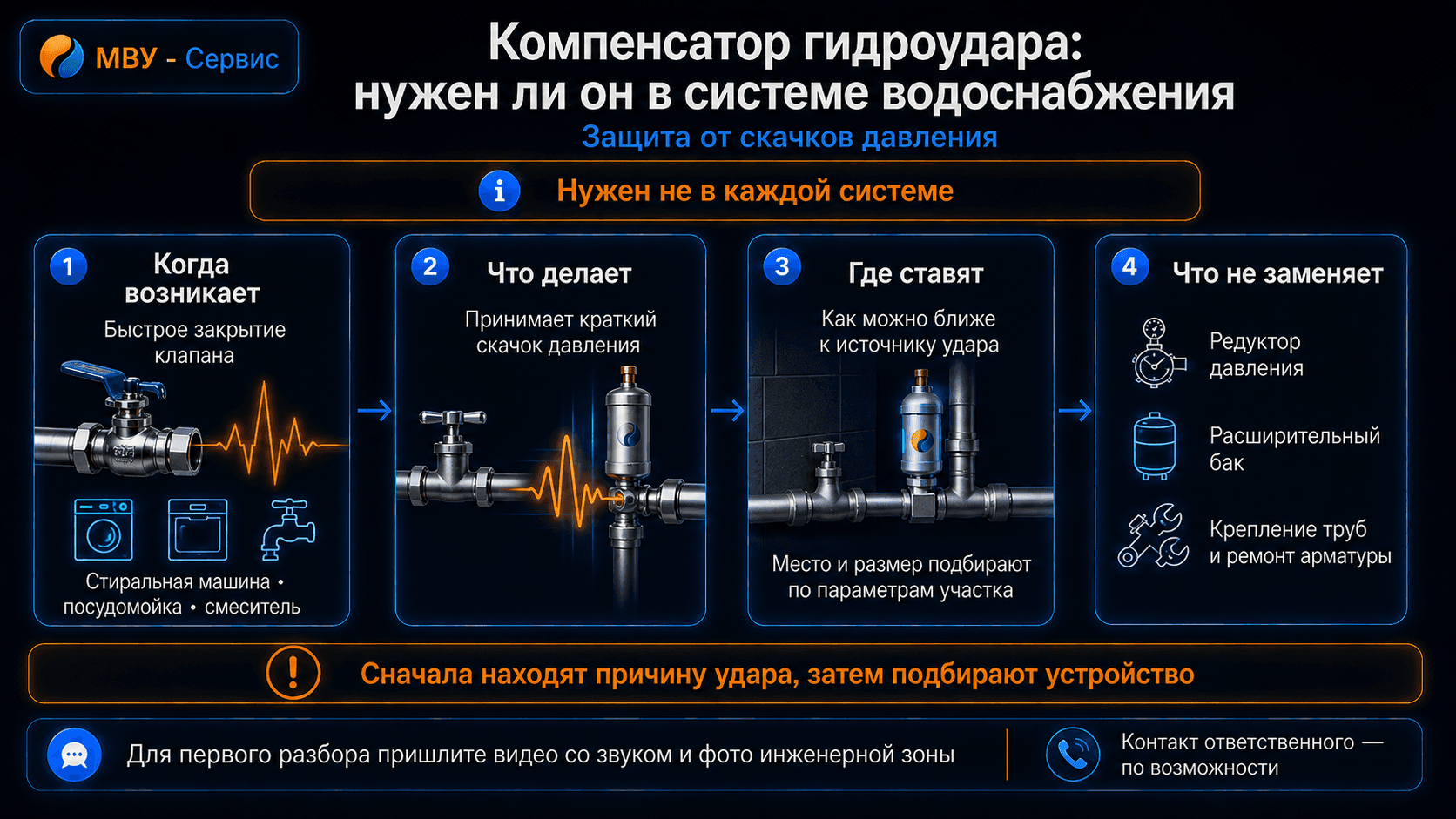

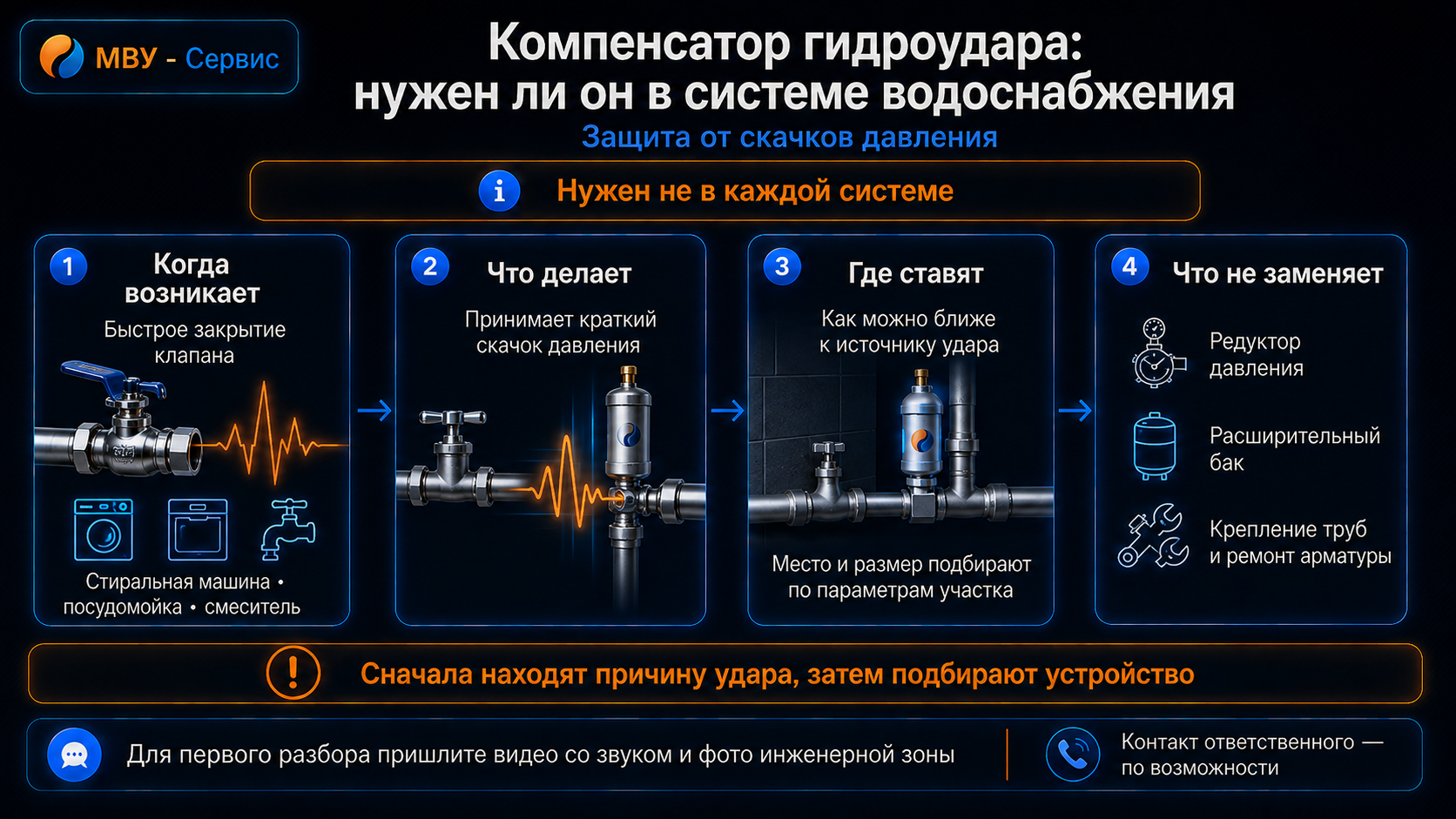

Компенсатор гидроудара нужен не в каждой системе. Его задача узкая: принять кратковременный скачок давления, который возникает при быстром изменении скорости потока. Типичный источник - быстрозакрывающийся клапан стиральной или посудомоечной машины, смеситель либо другая арматура с резким перекрытием воды.

В бытовой речи такое устройство иногда называют гидрокомпенсатором воды. В статье используется более точное название - компенсатор гидроудара. Оно сразу показывает, с каким процессом работает устройство и не смешивает его с другими ёмкостями системы.

Устройство может уменьшить ударную нагрузку и шум, если причина определена верно, а место установки и размер подобраны для конкретного участка. Но оно не снижает постоянно повышенное давление, не заменяет расширительный бак и не заменяет правильное крепление труб.

Что такое гидроудар

Вода в открытой линии движется с определённой скоростью. Если клапан закрывается быстро, поток не останавливается одновременно по всей длине трубы. В системе распространяется переходная волна повышенного и пониженного давления. Именно этот кратковременный процесс называют гидроударом.

Заметный хлопок в трубе может совпадать с закрытием электромагнитного клапана техники, однорычажного смесителя или шарового крана. Однако звук сам по себе ещё не доказывает гидроудар: стучать могут плохо закреплённые трубы, арматура или другие элементы. Поэтому сначала связывают шум с конкретным событием и осматривают участок.

• В какой момент появляется удар: при открытии или закрытии.
• Какая точка или техника работает в этот момент.
• На линии ХВС, ГВС или на обеих линиях слышен шум.
• Есть ли движение трубы, вибрация креплений или арматуры.
• Как меняется давление и где расположен манометр.

Как работает компенсатор

Стандарт ASSE 1010 относится к компенсаторам с постоянно герметичной газовой подушкой, отделённой от воды. В конкретной конструкции разделителем может быть поршень или диафрагма. Когда к устройству приходит скачок, разделитель смещается, газ сжимается и принимает часть энергии импульса.

После ослабления волны разделитель возвращается в рабочее положение. Компенсатор не перекрывает поток и не поддерживает одно постоянное давление во всей системе. Он работает именно с быстрым переходным процессом рядом с источником удара.

Конструкция, допустимые давление и температура, направление установки и требования к доступу зависят от модели. Например, некоторые заводские герметичные устройства допускают монтаж под разными углами, но переносить это правило на любой компенсатор нельзя.

Когда устройство может быть оправдано

Основание для установки появляется, когда найден быстрозакрывающийся источник и подтверждена связь между его работой и ударным импульсом. В бытовой системе это часто техника с электромагнитными клапанами. В разветвлённой системе причиной может быть отдельная арматура или группа приборов.

• Хлопок повторяется сразу после закрытия определённого клапана.
• Производитель оборудования или проект прямо предусматривает защиту от гидроудара.
• Диагностика исключила постоянно завышенное давление и очевидные проблемы крепления.
• Есть место для правильного подключения рядом с источником и возможность проверить соединение.

Даже при таких признаках нельзя выбирать устройство только по внешнему виду. Нужно проверить рабочие параметры линии, тип присоединения, требования к питьевой воде и инструкцию модели.

Когда компенсатор не решает основную проблему

Иногда в одной системе одновременно присутствуют несколько причин. Тогда компенсатор может быть частью решения, но не заменяет устранение остальных дефектов.

Где устанавливают компенсатор гидроудара

Производители рекомендуют располагать устройство на подающей стороне как можно ближе к быстрозакрывающемуся клапану. Чем дальше оно от источника, тем большая часть трубопровода остаётся между клапаном и точкой поглощения импульса.

Для отдельной стиральной машины устройство может подключаться у её запорного клапана. Для группы приборов место определяют по схеме ветви и расчётному подбору. Установка одного небольшого компенсатора на общем вводе не становится универсальным решением для всех удалённых точек.

Если удар создаёт оборудование, подключённое и к холодной, и к горячей воде, производитель конкретного решения может требовать защиту обеих линий. Определять количество устройств заранее без схемы нельзя.

Как подбирают размер

Важно: размер присоединения не определяет поглощающую способность компенсатора. Производитель Sioux Chief отдельно указывает, что основную роль играет объём сжимаемого газа, а не диаметр резьбы на корпусе.

Для небольших бытовых точек применяются модельные таблицы и рекомендации производителя. Для ветвей с несколькими приборами учитывают условные единицы нагрузки. Для крупных и нестандартных систем нужны исходные данные о давлении, расходе, диаметре и эффективной длине участка.

• Какой клапан создаёт импульс и насколько близко он расположен.
• Давление и расход в рабочем режиме.
• Материал, диаметр и эффективная длина трубы.
• Количество приборов на ветви и их режим работы.
• Допустимые параметры и область применения устройства.
• Совместимость соединения и требования к монтажу.

Что мы проверим перед подбором

Сначала мы определяем источник шума и только после этого предлагаем решение. Так меньше риск установить компенсатор там, где причина в постоянно повышенном давлении, креплении труб или неисправной арматуре.

1. Уточняем, в какой момент возникает удар и какая техника или арматура срабатывает перед ним.
2. Проверяем, какой клапан может резко менять скорость потока.
3. Оцениваем доступные трубы, крепления и соединения.
4. При необходимости запрашиваем показания давления и уточняем режим измерения.
5. Сверяем схему и требования производителей оборудования.
6. Подбираем устройство и место подключения по собранным данным.

Вам не нужно заранее проходить этот список самостоятельно. Для начала достаточно связаться с нами и кратко описать ситуацию. Если понадобятся фото, видео или показания манометра, мы объясним, что именно нужно показать.

Как это связано с другими элементами системы

Компенсатор рассматривают вместе с контролем давления. В отдельной статье объяснено, как работают редуктор и манометр. Редуктор не равен компенсатору, а текущее показание обычного манометра само по себе не описывает весь короткий переходный процесс.

Место устройства зависит и от архитектуры трубопровода. Поэтому полезно понимать, чем узел ввода отличается от сантехнического щита, а также как устроены коллекторная и тройниковая схемы разводки. Одинаковый компенсатор в разных схемах может оказаться на разном расстоянии от источника импульса.

На странице сантехнического щита под ключ показаны функции основных элементов инженерной зоны. Конкретную комплектацию определяют по проекту и условиям объекта.

Короткие ответы

С чего начать

Просто свяжитесь с нами и кратко опишите проблему. Этого достаточно для начала. Дальше мы сами зададим нужные вопросы, уточним исходные данные и объясним следующие шаги. Фото, видео или замеры попросим только если они действительно понадобятся.

Технические источники

Источники ниже подтверждают назначение, принцип действия, близость к источнику удара и необходимость подбора по параметрам участка. Числа и монтажные положения конкретной модели нельзя автоматически переносить на другое устройство.

• ASSE: область стандарта 1010 для компенсаторов гидроудараОткроется в новой вкладке - назначение устройств и изолированная от воды герметичная газовая подушка.
• Caleffi: техническое описание компенсатора серии 525Откроется в новой вкладке - причина гидроудара, поршень, газовая камера и установка как можно ближе к быстрозакрывающемуся клапану.
• Sioux Chief: технический отчёт о подборе компенсаторовОткроется в новой вкладке - влияние объёма газовой камеры, давления, расхода, диаметра и эффективной длины трубы.
• Watts: компенсатор для подключения стиральной машиныОткроется в новой вкладке - пример диафрагменной конструкции и размещения рядом с источником скачка на линиях горячей и холодной воды.
